【產品性能結構及組成】

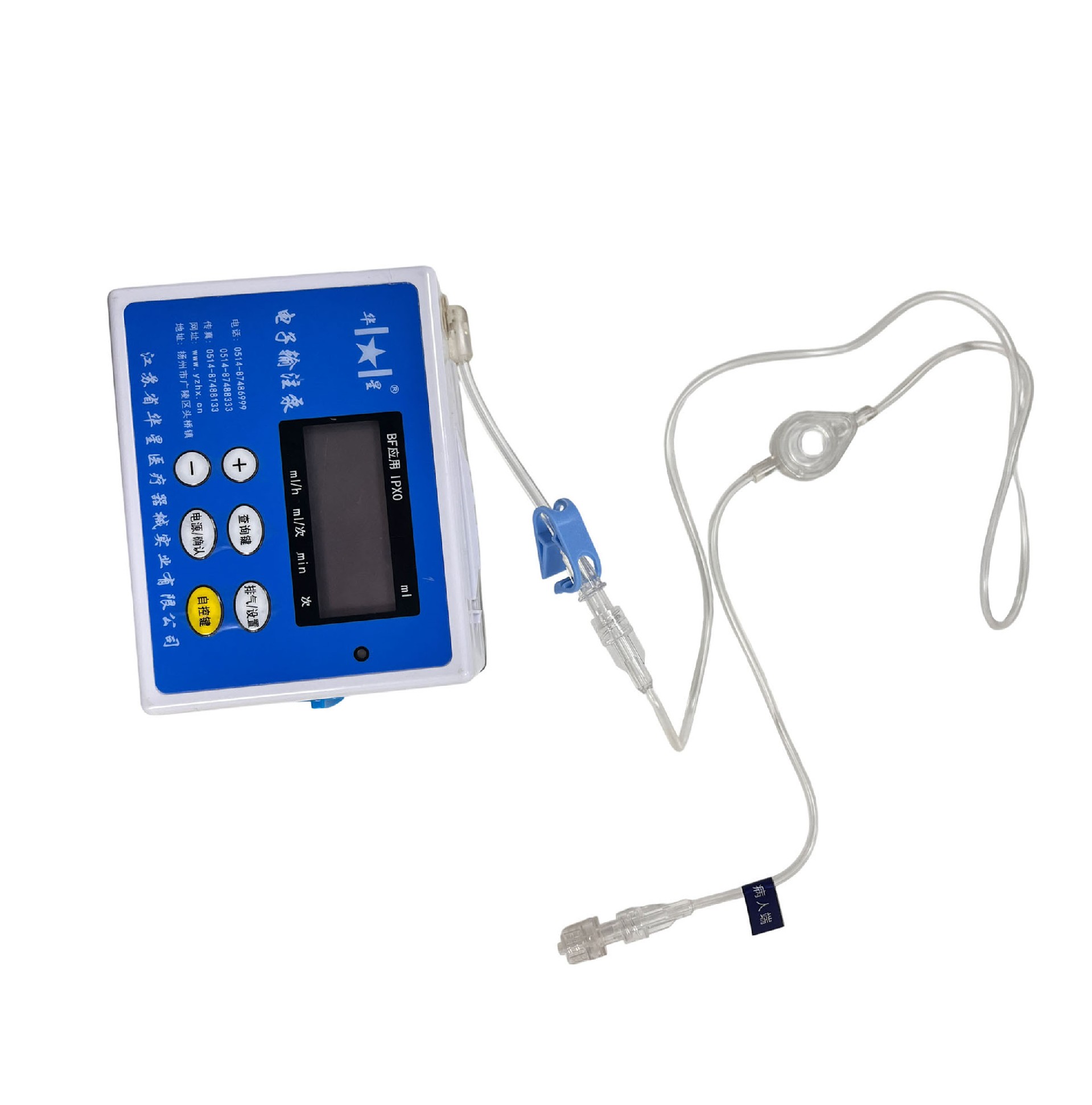

電子輸注泵由電子輸注泵主機（動力裝置）和輸注裝置（加藥裝置、儲液裝置、藥液過濾器、輸液管道和圓錐接頭）兩部分組成，按照儲液裝置的儲液盒容量分為100ml、200ml、300ml三種型號。儲液裝置為單獨包裝，經環氧乙烷滅菌出廠，為一次性使用。軟件名稱：電子輸注泵；型號：電子輸注泵—Ⅰ型；發布版本號：V6.0；
【規格型號】
100ml、200ml、300ml
【適用范圍】
產品經靜脈持續微量輸注鎮痛藥液,用于術后鎮痛。不能用于肌肉注射。
【技術參數】
1.電子輸注泵的基本參數應符合下表的規定
| 型號 | 儲液容量 mL | 鎖定時間 min | 持續給液速度 mL/h | 追加給液劑量 mL/次 | 在設定間隔內患者使 用調劑次數 |
| 100ml | 100 | 15 | 0.5、1、1.5、2、2.5、3、3.5、4、4.5、5、6、7、8、9、9.9 | 0.5、1 | ≤1次 |
| 200ml | 200 | ||||
| 300ml | 300 |
本產品的主機（動力裝置）只能與本公司提供的儲液裝置相配合使用，否則易發生機械故障或流量不準，引發醫療事故。
2.產品特征
1）設備所屬的類：內部電源供電設備；
2）設備應用部分防電擊程度：BF型；
3) 設備按對進液的防護程度：屬IPX1設備；
4) 設備不屬AP型或APG型；
5) 設備運行方式：連續運行；
6) 設備的電源種類：直流電源；DC6V；
7) 設備具有應用部分：輸液連接器；
8) 設備為可攜帶式設備。
9) 電氣絕緣圖如下：
oleObject1.bin
3.電源要求：電子輸注泵采用DC6V的電源，選用4節DV1.5V的7號電池。
4.持續給液速度：輸注泵持續給液速度設置范圍誤差≤±10%。
5.追加給液劑量：輸注泵追加給液時在鎖定時間內，一次追加給液劑量設置范圍誤差≤±10%。
6.追加給液間隔時間：輸注泵自控追加給液時間間隔設置范圍誤差≤20S。
7.在設定間隔內患者使用調劑次數,誤差≤1次。

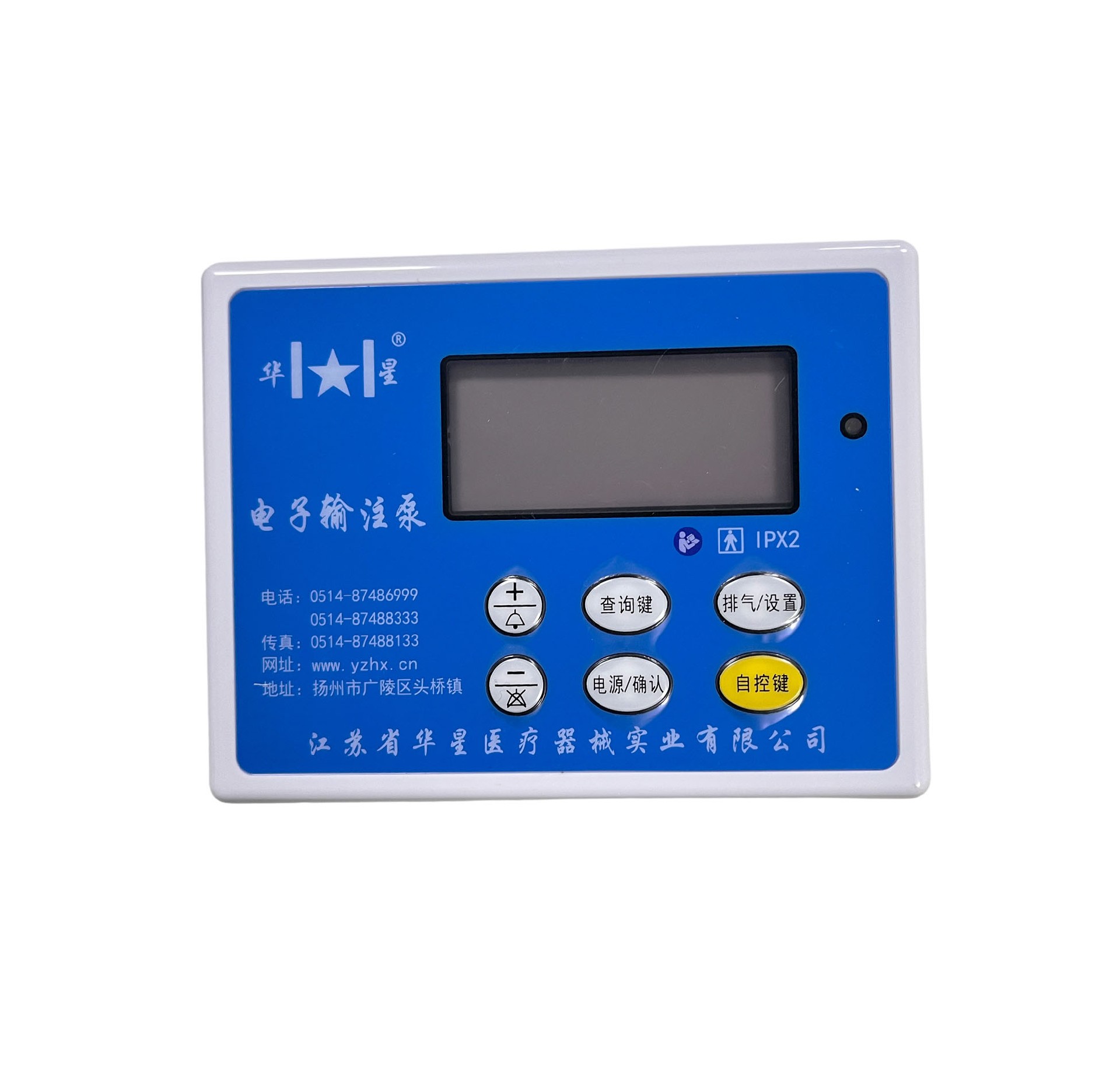

【按鍵及功能說明】
1.“電源/確認”: 開機和關機；運行過程中對上一步設置的肯定。
2.“排氣/設置”: 對輸注系統進行排氣； 運行過程中操作對象的改變，須按此鍵。
3.“+”：用于修改設置數據，向上為增加。
4.“-”：用于修改設置數據，向下為減少。
5.“查詢”：可查詢已注藥量及次數。
6.“自控按鍵”：用于患者自我追加給液劑量。
【標簽上標識的圖形、符號、縮寫等內容的解釋】
3.1 oleObject2.bin表示BF型醫療器械電子設備
3.2 注意！查閱隨機文件
3.3 不得二次性使用
【使用方法】
1.打開無菌包裝取出儲液裝置。
2.將配好的藥液用一次性使用注射器從儲液裝置加藥口注入,注藥量不得大于標準容量；
3.將空氣排盡后關上止流夾,接上延長管。
注意:加藥時箭頭向上,輕輕拍打儲液袋,將袋內空氣聚集到加藥口處,用注射器將空氣排盡。

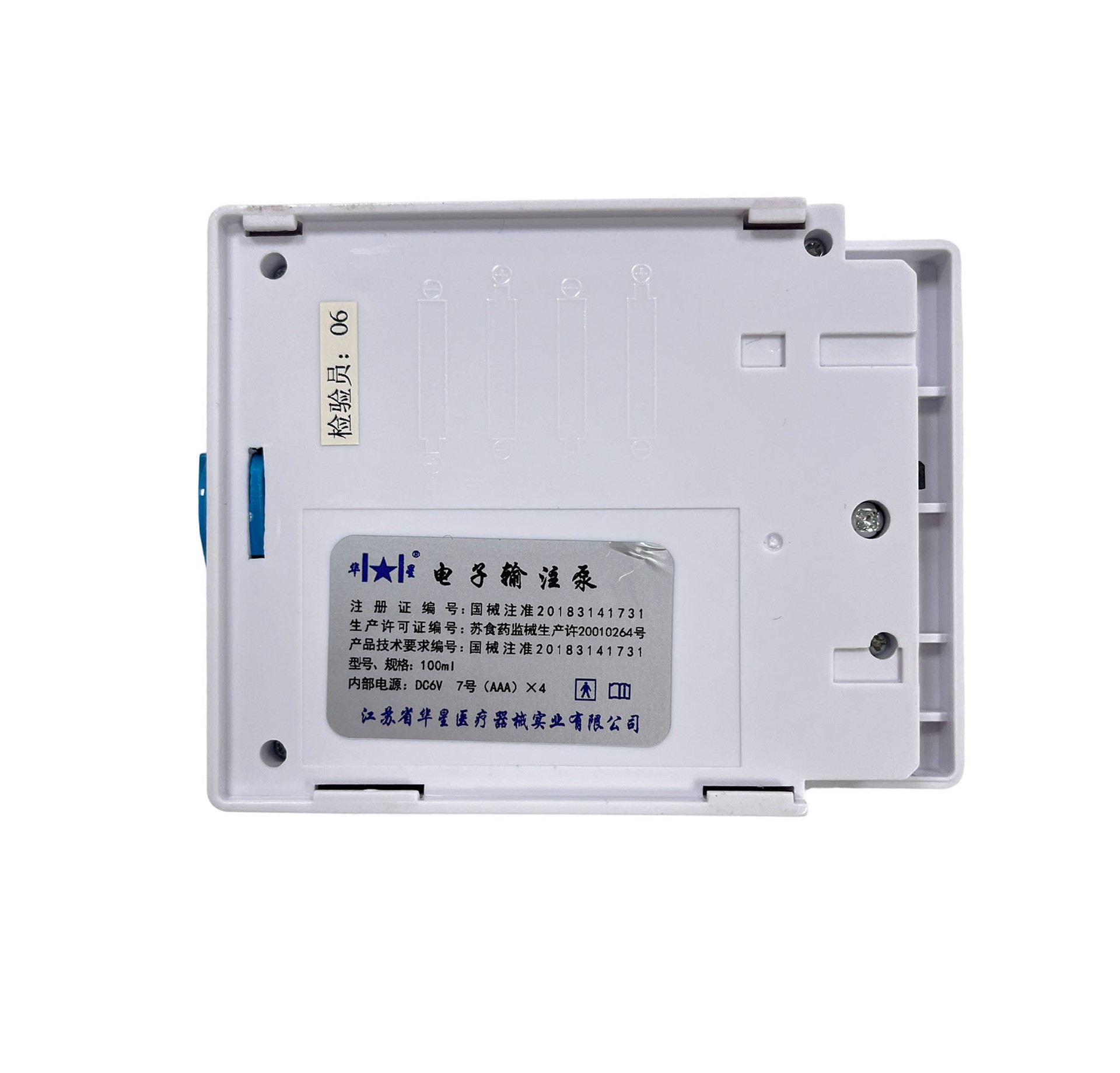

4.取出電驅動控制器，打開電池蓋板,按電池極性提示裝入4節1.5V7號電池，蓋好電池蓋板。
注意：必須按正負極裝配，否則導致設備無法運行；
5.將電驅動控制器和儲液裝置緊密對接,完成裝配后松開止流夾。
6.電驅動控制器的操作。
6.1裝電池
裝上電池, 電驅動控制器發出“嘟” 聲提示,馬達轉動,LCD無顯示,機器進入待開機狀態。
6.2開機
a、輕按“電源/確認”鍵，電驅動控制器發出“嘟”聲后顯示全屏，3秒后顯示“剩余輸注量、剩余次數”（持續約5秒）；
b、如果初次使用，則自動翻轉到“排氣”狀態，按“排氣/設置”鍵進行排氣,長按長排氣,輕按則排一次；
c、如果非初次使用，則自動翻轉到“待機”狀態，“啟動”字樣閃爍，可直接按“電源/確認”鍵啟動機器。
6.3參數設置
a、初次使用參數設置：根據LCD顯示提示可進行“排氣、單次輸注量、持續、追加、鎖時”等參數設置，用“電源/確認”鍵確認參數且切換設置內容，用“+”、“-”鍵調整所要設置參數的數值；
b、運行中參數調整：在馬達停止狀態下，長按“排氣/設置”鍵3秒，輸入正確密碼“999”后，可調整“持續、追加、鎖時”等參數；
c、余量清除：在待機（啟動字樣閃爍）狀態下，長按“排氣/設置”鍵3秒，輸入正確密碼“999”即可將上次使用的余量歸零（使用次數減去1）。
d、運行時請同時長按“排氣/設置”和“+”鍵3秒，開啟堵塞和氣泡報警功能。
6.4查詢功能
輕按“查詢”鍵可查詢剩余量及次數。
6.5故障提示及排除
出現故障后機器停止工作，LCD顯示故障內容并伴隨聲音提示。
a、“機械故障”：輕按“電源/確認”鍵機器關機，查找原因；
b、“電池欠壓”：輕按“電源/確認”鍵機器關機，更換新電池即可；
c、“輸注完畢”：輕按“電源/確認”鍵機器關機，重新開機即可；
d、“機械故障”同時紅色指示燈閃爍：輕按“電源/確認”鍵機器關機，查找堵塞原因，重新開機即可；
e、“氣泡”同時紅色指示燈閃爍：輕按“電源/確認”鍵機器關機 ；重新開機,擰開管路出水口處外圓錐接頭，按住排氣鍵排除管路內氣泡；
f、“管路”：將電驅動控制器與儲液裝置緊密對接，安裝到位；
6.6關機
a、機器在非設置狀態下，長按“電源/確認”鍵3秒（馬達停止）輸入正確密碼“999”后關機；
b、在故障中，輕按“電源/確認”鍵后關機；
6.7其它說明
a、余量清除：前一次輸注程序沒有完全結束即關機，而電驅動控制器又準備給下一個病人使用，這時在更換新儲液裝置前要將為前一個病人設置的輸注參數除掉，這個動作稱為余量清除；
b、電驅動控制器在運行一段時間后（即注量超過20毫升）方能進行余量清除操作；
c、在輸入密碼時超過10秒未操作按鍵即為輸入密碼超時，機器恢復原狀態。
d、輸液阻塞：輸注泵在給液過程中以最小速度、中速和最大速度輸液時，阻塞報警觸發所需的最長時間為5分鐘，報警觸發后，停止給液，產生的丸劑量為0.1ml,此時輸注泵會出現報警提音，并停止給液。輸注泵出現阻塞報警后，醫務人員應及時查找原因，排除阻塞故障，使輸注泵恢復正常工作，并根據患者疼痛情況，如患者疼痛感增強，則需按自控鍵進行藥物追加。
7. 更換儲液裝置

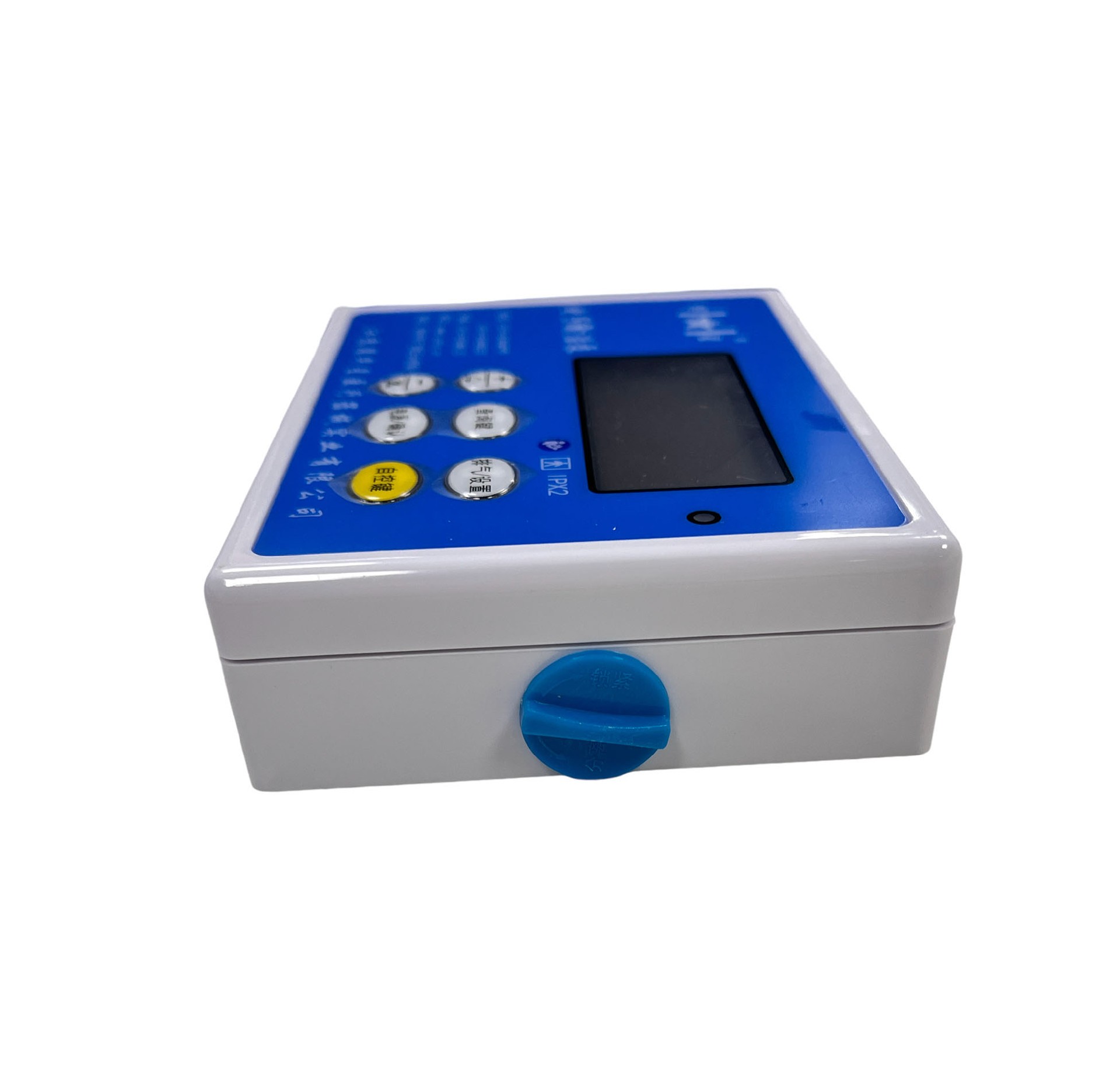

本次操作結束或中止使用時，轉動側面旋鈕，將儲液裝置取下，儲液裝置限一次性使用，每次使用時必須更換儲液裝置。
【注意事項、警示以及提示的內容】
1.使用前請詳細閱讀說明書；
2.本產品輸注裝置部分僅限一次性使用，使用完畢后請按醫院醫用廢棄物要求處理或按當?shù)丨h(huán)保法規要求處理；電子輸注泵主機（動力裝置）再次使用前需用75%酒精棉球擦拭消毒，其最大使用限量為3000ml（重復使用不得超過十次），超過3000ml（重復使用超過十次）或自檢不合格，則不可再重復使用；
3.本產品使用的環境溫度為10～40℃；相對濕度為20%～90%；
4.輸注裝置使用前需檢查包裝應無破損，包裝破損嚴禁使用； 5.更換儲液裝置的同時必須更換電池。當設備以中速運行時，通常4節1.5V的電池只能保證一個儲液裝置的有效使用；更換下來的電池必須丟棄到指定回收箱內；
6.電子輸注泵主機所用輸注裝置必須為我公司生產的指定規格，不可使用其它輸注裝置,輸液過程中禁止與其他輸液系統或附件連接，否則易發生機械故障或流量不準，引發醫療事故；
7.電子輸注泵主機如長時間不使用，應將電池取出；
8.電子輸注泵主機在正常工作狀態下嚴禁私自拆開；
9.電子輸注泵主機部件再次使用前需用75%酒精棉球擦拭消毒，其最大使用限量為3000ml（重復使用不得超過十次），超過3000ml（重復使用超過十次）或自檢不合格，則不可再重復使用并按醫院醫用廢棄物要求處理或按當?shù)丨h(huán)保要求處理；
10.本產品進入工作模式時，即保持所設定的開放速度。此狀態下嚴禁夾住或堵塞管路；若管路壓力超過阻塞報警閾值約5分鐘，會發出管路堵塞報警；
11.本產品非正常關機或短暫停電后，再次開機使用時，則會自動執行非正常關機前未完成的程序。若要重新設置，必須進行余量清除，再重新設置參數；
12.加注藥液必須是在儲液裝置未與電驅動控制器配合前，一旦兩者配合后則無法加注藥液；
13.本產品最大擠出壓力為0.1Mpa,若管路阻塞或反壓偏大，會造成電池使用命縮短或管路爆裂。本產品的最大阻塞報警閾值（壓力）為 0.1 Mpa，管路壓力超過此閾值時，會發出管路堵塞報警；
18.新電池能保證本產品最大容量儲液裝置在任何設定的流量下完成操作程序，若發出欠壓報警，應查明原因并更換新電池；
14.本產品的電驅動控制器和儲液裝置在配合狀態時對輸注管路有自鎖功能，在單一故障狀態下，藥液不會從管路中流出；
15.本產品輸注管路的加工材料是以DEHP增塑的聚氯乙烯塑料。據有關文獻報道，長期使用可能導致生殖系統發育不良及降低藥物的療效；
16.提醒臨床醫護人員對高風險人群（青春期前的男性、懷孕期和哺乳期的婦女）盡量使用替代品。
17.不宜使用本產品輸注脂肪乳等脂溶性液體和藥物；
18.根據國內的研究資料表明，臨床醫務人員應注意聚氯乙烯管路會與所輸注的藥物發生相互作用，而導致藥效改變；
19.本產品在單一故障狀態下，可能發出報警，并且設備停止輸液。不會因為設備出錯而導致過流現象的發生；由于設備出錯停止輸液而造成的欠流，則需根據患者疼痛的情況，可按自控鍵進行藥物追加。
20.空氣檢測器的靈敏度: 超過0.02ml,體積的氣泡通過管路時，可發出報警，并且設備停止輸液。
21.儲液裝置產品滅菌有效期二年，產品使用期限二年，生產日期見初包裝。
【貯存及運輸】
產品應儲存在陰涼干燥、通風良好、清潔的室內，運輸/儲存溫度應在0～40℃的范圍內，相對濕度不超過80%；
【電磁兼容性】
1電子輸注泵應根據說明書提供的電磁兼容信息進行安裝和使用。
2便攜式和移動式射頻通信設備可能影響電子輸注泵的運行。
3電子輸注泵不應與其他設備接近或疊放使用，如果必須接近或疊放使用，則應觀察驗證在其使用的配置下能否正常運行。
4警示：除設備或系統的制造商作為內部元器件的備件出售的電纜外，使用規定外的附件可能導致設備或系統發射的增加或抗擾度的降低。
5確定為基本性能的功能
5.1持續給液速度：輸注泵持續給液速度設置范圍應符合1.2中表的規定，誤差優于±20%。
5.2追加給液劑量：輸注泵追加給液時在鎖定時間內，一次追加給液劑量設置范圍應符合1.2中表的規定，誤差優于±20%。
5.3報警信息要求
電子輸注泵應包含以下報警信息，并應使用視覺報警和聽覺報警：
1）機械故障報警：輸注泵出現機械故障（如齒輪卡?。r，蜂鳴器發出警報；
2）電池欠壓報警：輸注泵使用的電池電壓不足時，蜂鳴器發出警報；
3）輸注完畢報警：輸注泵完成設置指令時，蜂鳴器發出警報;
4)輸液阻塞報警：管路阻塞壓力大于0.1MPa時報警，5分鐘內蜂鳴器發出警報，紅色指示燈閃爍；阻
塞緩解后，產生的丸劑量<1ml；
5)空氣輸入報警：當輸注管路中有空氣氣泡時，蜂鳴器發生報警；
6)輸注管路的安裝報警：當輸注管路沒有正確安裝到位，蜂鳴器發生報警
【輸注裝置清單】

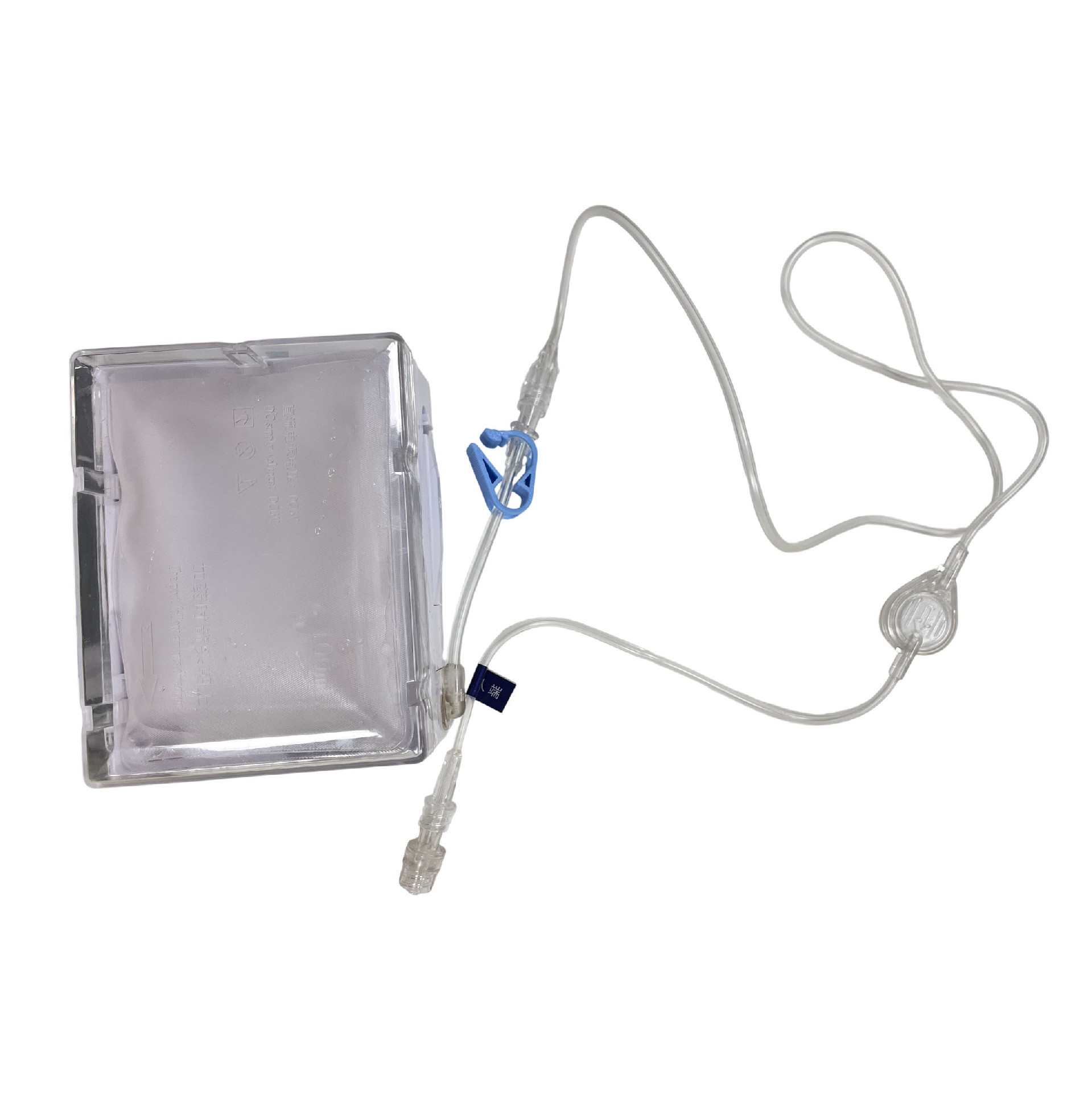

加藥裝置、儲液裝置、藥液過濾器、輸液管道和圓錐接頭。
【附件清單】
1、1.5V7號電池 四節
2、說明書 一份
3、產品使用告知書 一份
4、止痛治療卡 一份
本公司生產的輸注泵已經嚴格檢驗，合格后出廠。使用過程中若因產品故障導致的一切后果由我公司承擔（使用不當除外）。此產品的電路圖、元器件清單未在此說明書中給出，若客戶需要可隨時提供，若主機出現故障，應及時與我公司聯系，更換或修理。
【包裝上標識的圖形、符號、縮寫等內容的解釋】
【企業住所/名稱】江蘇省華星醫療器械實業有限公司
【企業信息】注冊地址：揚州市廣陵區頭橋鎮通達路328號
生產地址：揚州市廣陵區頭橋鎮通達路328號
售后服務單位：江蘇省華星醫療器械實業有限公司
